什么是晶体滤波器
晶体滤波器(crystal filter)是电子电路中不可或缺的元件,主要用于选择或拒绝特定频率。它们利用石英晶体的独特特性实现精确过滤。通过利用晶体的机械共振,这些滤波器允许某些信号通过,同时衰减其他信号,从而提升无线电发射器和接收器的性能。
晶体滤波器在电子学中的重要性
晶体滤波器在现代电子产品中的作用不容忽视。它们对于确保信号完整性、降低噪声和提升整体系统性能至关重要。在从电信到音频处理等多个应用中,晶体滤波器被用于实现高质量的信号处理。它们提供锐利的频率响应能力,使它们在任何需要精确频率区分的项目中都不可或缺。
晶体滤波器的主要优势
- 高选择性:晶体滤波器可以实现高选择性,在保持所需信号的同时排除不需要的频率。
- 温度稳定性:晶体滤波器的频率稳定性确保了在不同温度范围内的可靠运行。
- 紧凑尺寸:与其他过滤技术相比,晶体过滤器体积小巧且重量轻,适用于广泛的应用。
晶体过滤器是如何工作的?
晶体滤光器的工作原理基于石英晶体表现出的压电效应。当交流电施加于晶体时,晶体会以其自然谐振频率振动。这种振动可以被利用来形成带通滤波器,使特定频率范围内的信号通过,同时衰减该范围外的频率。
共振现象
在谐振频率下,晶体阻抗降至最小,从而实现最大信号传输。相反,在谐振范围之外的频率,阻抗增加,导致信号衰减。这一现象对于晶体滤波器在各种应用中的有效工作至关重要。
晶体滤波器的类型
晶体滤波器有多种类型,每种都针对特定应用和性能需求设计。了解不同类型的过滤器可以帮助你选择最适合你需求的过滤器。
1. 低通晶体滤波器
低通滤波器允许频率低于某个截止频率的信号通过,同时衰减高频。它们常用于音频处理应用。
2. 高通晶体滤波器
高通滤波器则相反,允许某一频率以上的信号通过,同时阻挡低频。这些设备在需要滤除低频噪声的应用中非常有用。
3. 带通晶体滤波器
带通滤波器允许特定范围的频率通过,同时阻挡超出该范围的频率。它们广泛应用于通信系统中,用于将期望信号与不受欢迎的噪声隔离开来。
4. 带阻晶体滤波器
也称为陷波滤波器,能带停止滤波器拒绝特定范围内的频率,同时允许其他频率通过。它们非常适合消除特定频段的干扰。
晶体滤波器的应用
晶体滤波器因其多功能性和性能特性,在多个领域得到了应用。以下是一些常见应用:
1. 电信
在电信领域,晶体滤波器对于过滤发射器和接收机中的信号至关重要,确保通信清晰并最大限度地减少干扰。
2. 射频识别(RFID)
RFID系统利用晶体滤波器提升信号清晰度和可靠性,实现数据传输和接收。
3. 音响设备
高保真音频设备采用晶体滤波器,通过消除不必要的噪声和增强信号清晰度来提升音质。
4. 医疗器械
在医疗应用中,晶体滤波器被用于超声机等设备中,以过滤噪声并提升信号质量,从而提升诊断准确性。
为您的项目选择合适的晶体滤网
为您的项目选择合适的晶体滤波器对于实现最佳性能至关重要。以下是一些需要考虑的因素:
1. 频率要求
确定你应用所需的频率范围。这将帮助你选择合适的滤波器类型,无论是低通、高通、带通还是带阻。
2. 插入损耗
考虑插入损耗,衡量信号通过滤波器时发生的信号损耗。较低的插入损耗有助于保持信号完整性。
3. 温度系数
温度系数表示谐振频率随温度变化的变化幅度。选择低温系数滤波器以适应需要高频率稳定性的应用。
4. 功率等级
确保晶体滤网的功率额定与项目需求相符,以防止损坏并确保可靠性能。
晶体滤波器设计考虑
设计晶体滤波器时,必须考虑以下几个关键因素:
1. 质量因子(Q)
滤波器的质量因子(Q)表示其选择性和带宽。更高的Q因子意味着更窄的带宽和更好的选择性,这对许多应用来说是理想的。
2. 布局与组件
滤波电路的物理布局会显著影响其性能。正确的元件选择和布局设计对于最大限度减少影响滤波器的寄生元件至关重要。
3. 模拟与测试
在实现前,使用仿真工具对滤波器设计进行建模。一旦建成,必须进行彻底测试,以确保滤网符合所需规格和性能标准。
排查水晶滤网常见问题
即使设计和实施得当,晶体滤波器仍可能出现问题。以下是一些常见问题和解决方案:
1. 频率响应差
如果滤波器未能提供预期的频率响应,检查元件公差和布局问题。确保所有元件都按预期工作。
2. 过度插入损耗
由于元件匹配不当或电阻损耗过高,插入损耗可能较高。检查电路是否有损耗来源,并考虑使用更高质量的元件。
3. 频率漂移
频率漂移可能表明温度不稳定。选择温度系数更好的晶体以缓解这个问题。
常见问题解答
1. 晶体滤波器的主要功能是什么?
晶体滤波器的主要功能是允许特定频率通过,同时排除其他频率,从而提升电子电路中的信号质量。
2. 我如何确定适合我应用的晶体过滤器类型?
请考虑所需的频率范围、期望的插入损耗以及具体应用需求,以选择合适的晶体滤波器类型。
3. 晶体滤波器可以在数字电路中使用吗?
是的,晶体滤波器可以在数字电路中使用,尤其是在涉及信号处理和处理的应用中。
4. 哪些因素会影响晶体滤光器的性能?
温度稳定性、插入损耗、质量因子和元件选择等因素都会影响晶体滤光器的整体性能。
5. 我如何提升晶体过滤器的性能?
提升性能包括优化元件选择、优化电路布局以及确保元件匹配的正确。
结论
原始晶体滤波器是对电子系统性能做出重大贡献的基础组件。了解它们的工作原理、类型和应用,使工程师和业余爱好者能够在项目中有效利用这些过滤器。通过考虑关键设计因素并排查常见问题,可以最大化晶体滤波器的潜力,确保高质量的信号处理。无论你从事电信、音频处理还是其他任何领域,这份全面指南都能让你自信地驾驭晶体滤波器领域。
晶体滤波器允许部分频率通过电路,同时衰减不需要的频率。电子滤波器可以使用石英晶体作为滤波电路的谐振元件。石英晶体具有压电性,因此其机械特性会影响电子电路。特别是,石英晶体可以表现出非常高的机械共振(Q值从10,000到100,000甚至更高——远高于由电感和电容器制成的传统谐振腔)。晶体的稳定性和高Q值使晶体滤波器能够实现精确的中心频率和陡峭的带通特性。典型晶体滤波器在带通中的衰减约为2-3dB。晶体滤波器常用于无线电接收机等通信设备中。
晶体滤波器用于高品质无线电接收机的中频(IF)阶段。它们之所以被青睐,是因为它们机械结构非常稳定,因此工作温度变化时共振频率变化很小。为了实现最高稳定性的应用,晶体被放置在温度受控的烤箱中,使工作温度不受环境温度影响。
较便宜的设备可能使用由陶瓷谐振器制成的陶瓷滤波器(也利用压电效应)或调谐的LC电路。非常高质量的“晶体梯形”滤波器可以由串行晶体阵列构成。
晶体滤波器最常见的用途是在9 MHz或10.7 MHz的频率下,用于通信接收机中提供选择性,或在更高频率下作为使用上变频的接收机的屋顶滤波器。晶体的振动频率由其“切割”(物理形状)决定,例如用于无线电通信晶体滤波器的常见AT切割。切割还决定了一些温度特性,这些特性会影响谐振频率的稳定性。然而,石英本身具有很高的温度稳定性,其形状在典型无线电温度下变化不大。
相比之下,通常使用更便宜的陶瓷滤波器,频率为10.7 MHz,用于在消费级FM接收机中滤除不需要的频率。此外,较低频率(通常为455 kHz或接近)可用作第二中间频率,并配备压电滤波器。455 kHz的陶瓷滤波器可以实现与10.7 MHz晶体滤波器类似的窄带宽。
晶体滤波器更多资料
离散晶体与单片晶体的典型构造
离散晶体

单片晶体

中心频率
对于带通或带阻滤波器,它是3dB点频率的算术平均值。也用作通带的设计中点

通带带宽率
在带通滤波器中,这些限制或通带边通常是测量3dB衰减的频率。赫兹数表示带通滤波器上3dB频率与低3dB频率之间的差值。
插入损耗
滤波器通带内的衰减量与输入信号电平的比例。可在中心频率或1dB通带范围内测量。

脉动
通行带内最高峰与最低谷之间的衰减差。它的单位是分贝。

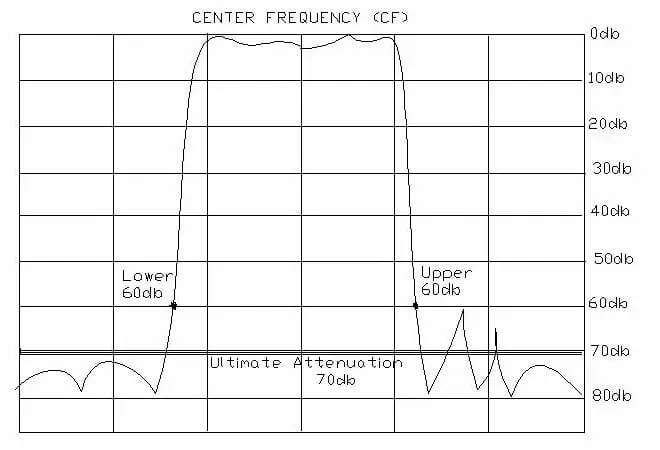

终极衰减
在指定频率范围内保证的最大衰减。

虚假回应
这些振动是由晶体中不需要的振动模式产生的。每个滤波参数都可能被它们从中度到严重扭曲。它们通常位于通带的高频侧,在宽带滤波器中,甚至可能出现在通带内。

使用单片晶体滤波器的理由
- 更低成本的解决方案
- 生产时间更短
- 更小的包装尺寸
晶体滤波器电气规格
标准/要求规格。可选/自定义配置。
- 中心频率(绝对频率,通常以MHz为单位)
- 通带带宽(Hz中3dB或6dB)
- 带内波纹(最大分贝)
- 插入损耗(最大值,单位为分贝)
- 停止带(最大值,Hz @ 30dB,60dB等)
- 终极衰减(最小分贝)群延迟(以秒计)
- 极地数量
- 虚假衰减(最小分贝)
- 入/出阻抗(以欧姆计,通常为+/-10%)
- 输入/输出电容(通常以皮法为单位)
晶体滤波器应用
在哪里/谁使用它们?
- 电信基站
- 收音机(接收机/发射机)
- 卫星调制解调器应用(地面端)
- 雷达应用
晶体滤波器SMD封装

晶体滤波器UM-1封装

将石英晶体作为过滤元件的设计概念最早由W.G. Cady于1922年确立,,但主要是W.P. Mason在1920年代末和1930年代初,设计了将晶体纳入液晶晶格滤波网的方法这为电话通信的许多进步奠定了基础。1960年代的晶体滤波器设计允许真正的切比雪夫、巴特沃斯及其他典型滤波器类型。随着多极单片滤波器的发展,1970年代和1980年代晶体滤波器设计持续改进,这些滤波器如今广泛用于通信接收机中提供中频选择性。晶体滤波器如今广泛应用于无线电通信、电信、信号生成和GPS设备中。
